本文，特邀Accraply公司收縮套筒標簽專家Ben Ritter先生就收縮套筒標簽的后道工序—合掌、貼標與收縮技術須完美結合的重要性進行闡述。
一旦套筒標簽印刷完成，緊接著就需要在合掌機上進行分切、封合，把單層材料折疊成像袖套一樣的卷筒材料，然后再進行檢查，并把確認好的材料發送至品牌商指定的包裝生產廠家。在包裝廠家的流水線上，卷裝的套筒材料通過套標機一個個套在容器上，然后進入下一個收縮烘爐單元，對套在容器上的套筒膜進行加熱。套筒膜受熱后收縮，緊緊包裹住容器指定的位置。以上這些步驟可以說是收縮套筒標簽實現最終容器完美貼標最關鍵的步驟。
因此，為了獲得更好的貼標效果，合掌與貼標、收縮過程需要步調一致、完美配合。
合掌技術
具體而言，印刷好的套筒標簽緊接著需要進行幾個步驟的次加工。第一步是分切，在收縮套筒加工中，分切工藝尤為關鍵，因?yàn)樗苯佑绊懙胶险茀^(qū)域的特性和質量。合掌區域，即把印好的標簽拼搭成套筒的重疊區域。合掌機將溶劑涂布在這個區域內，并將薄膜標簽的兩端對接縫合在一起。這個區域?qū)儆诜怯∷^(qū)域，是不能有油墨的，理想的狀態是，合掌區域在最終成品上是看不見的。
印刷好的材料在進行分條、修邊時，需要把不要的材料修掉，只保留想要保留的材料。分切時須確保材料獲得平滑的邊緣，毛糙的分切邊可能會在后續加工中出現問題，比如：在熱收縮過程中，由于收縮力較大，搭接部分的邊如果過于毛糙可能會造成油墨破裂，直接影響最終產品質量。
加工收縮套筒標簽最理想的分切技術是剪切式旋轉分條技術，這是由幾個因素決定的。首先是因?yàn)檫@項技術能確保獲得最干凈、銳利的切口；其次，它對薄膜邊緣產生的影響和應力殘留最小，因此可以實現更好的分切質量，最大限度地完成成品高質量的縫接可能性，而且合掌區域幾乎看不見。
當加工商獲得銳利、整潔的切邊，且卷筒邊緣未產生任何變形的情況下，便可以對薄膜進行對接縫合，目標是將單層的印刷薄膜縫合成像袖套一樣的卷筒材料，而且在這一過程中需要確保加工好的接縫是看不到或感覺不到的，與此同時，還要最大限度地提高生產效率，減少浪費。
接縫加工需要在一個單獨的合掌機上完成。經過分切后的印刷單列材料在專門的合掌機上對材料中心進行折疊，在重疊部分涂抹溶劑，將材料收卷成類似衣服袖筒一樣的卷筒材料。
除了對接功能外，合掌機還有幾個重要的功能和部件。一個是線性打孔單元，用于打易撕線。它位于接縫成型工位之前。打易撕線的目的是方便消費者從容器上撕下標簽，以便回收再利用，或打開包裝；另一個部件是排氣孔，在一些中間帶有凹陷部分的瓶身設計中，當材料受熱收縮的時候，尤其是在中期烘爐的時候，里面的氣排不出來，會產生瑕疵，因此需要在標簽材料上打上一連串的排氣孔，方便排氣；有的合掌機還有聯線分切、修邊的功能，進一步提升工作效率。
合掌機上的復卷單元功能也很特殊，這是因?yàn)樾鲁尚偷奶淄矤畈牧系莫?dú)特性要求復卷輥以非常特殊且可控的方式來回振蕩。
合掌加工中另一個關鍵點在于如何精確控制用于材料化學縫合的溶劑。首先，分配的溶劑量必須與卷筒材料的走料速度成正例，這不僅對獲得高質量和美觀的接縫至關重要，而且還可以大大減少浪費；其次，高速合掌機要求對溶劑涂布進行高精度控制，而且對溶劑如何涂抹到薄膜材料上要求也很高，典型的涂抹方式包括針尖式和氈尖式涂抹。
設備操作前準備或作業設置始終是印刷生產和各類加工操作的主要工序。收縮套筒合掌亦是如此。最有可能提高效率、減少浪費的就是對套筒形成臺進行設置。市場上最先進的技術均采用全自動套筒形成臺，由觸摸屏HMI（人機界面）輸入?yún)?shù)進行控制。
合掌之后通常會緊跟一個獨立的精調步驟。在這一步驟中，加工商可以改變芯軸大?。ū匾獣r(shí)），改變貼標復卷方向（必要時），并根據需要重新拼接，以確保材料能夠順利地通過高速自動貼標設備。
盡管加工商最感興趣的是如何生產高附加值的收縮套筒標簽，但他們懂得，緊隨其后的貼標和熱收縮工藝對于實現高質量的最終成品同等重要，因?yàn)檫@才是品牌商和最終消費者最關心的。
因此，加工商應始終與貼標設備制造商緊密合作，以便了解每個客戶使用的特定貼標設備的規格和精度要求，這是因?yàn)?，沒有一個“放之四海而皆準”的解決方案。
貼標技術
收縮套筒標簽市場上有多種類型的容器、工藝條件和薄膜材料組合，而最終的成功取決于選擇正確的組合。
目前，市場上有三種基本類型的收縮套筒貼標技術：
1、旋轉（輪盤系統）系統
2、直接貼標系統
3、芯軸系統（有時稱為子彈型系統）。
輪盤系統的優勢在于有助于套筒的“四角撐開”，從而在非圓形容器上實現更好的標簽放置或旋轉精度。輪盤系統通常用于將收縮套標簽貼到諸如噴霧瓶之類的容器上。
直接貼標系統主要用于顯竊啟標貼應用。這個過程很簡單：套筒穿過模具，通過模具時套筒被打開成圓形。當套上標簽的容器沿著傳送帶移動時，裁切刀切斷套筒，套筒下落套在容器上。

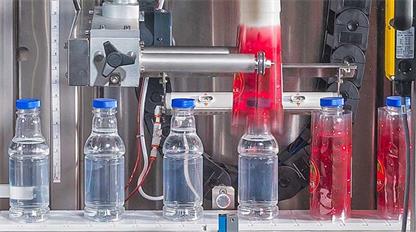

目前市場上應用最廣泛的是芯軸（或子彈型）貼標系統。該系統使用一個芯軸，或圓筒狀管，套筒通過芯軸時被打開、裁斷，最終傳輸?shù)较路揭苿?dòng)的容器上。
瓶子形狀，套筒大小以及生產線的速度都是選擇合適貼標設備需要考慮的參數。

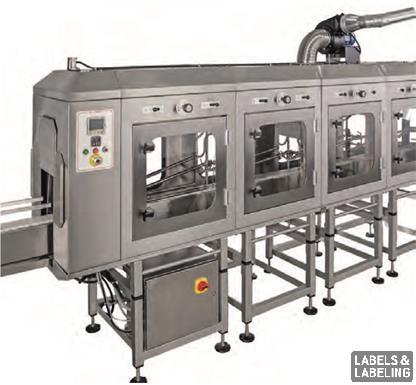

收縮烘爐
收縮烘爐
目前，有三種主要類型的收縮烘爐可供選擇：
1、電熱烘爐
2、紅外線烘爐
3、蒸汽烘爐
電熱烘爐用途廣泛，且成本效益高，它可以使用和連接任何電源。根據所用設備的類型，烘爐提供定向加熱，系統中的許多不同支管能夠使熱量集中到標簽收縮最大的區域，這對于集中加熱頸部、凹槽和凹陷處的材料特別有效。
電熱烘爐的缺點也十分明顯。熱空氣不是一種非常有效的傳熱介質，因此烘爐中的溫度通常較高，為的是將足夠的熱量傳遞到薄膜表面，從而完成收縮過程。然而，過多的熱量有時會影響到容器/套筒的熱收縮比，導致標簽變形進而影響到最終產品的外觀質量。
在某些容器類型和工藝條件下這個問題尤為凸出，例如冷灌裝塑料容器或玻璃容器。解決這一問題的方法是在容器通過收縮烘爐時使用“旋轉”傳送帶，讓容器旋轉起來，使得受熱更均勻。
紅外線烘爐主要用于在套筒貼標之前預熱容器，以減輕玻璃容器的散熱問題。當然，紅外線烘爐也可以非常有效地用來收縮套筒標簽。烘爐提供紅外線熱量，由于熱量留在爐內，可以形成一個烤箱式的收縮環境。
紅外線烘爐的缺點也十分明顯。紅外線烘爐中的溫度通常非常高，結果造成極其惡劣的收縮環境，使得將熱量引導到容器的特定區域變得機會渺茫，所以說使用紅外線烘爐很難獲得均勻的收縮效果。比如，首先進入烘道的材料前端要比后端收縮得更劇烈；也有可能容器兩側的材料所獲得的熱量比前后兩側獲得的熱量更強烈，從而導致收縮套筒形狀“拉伸”或受熱不均勻。紅外線烘爐的高溫問題也使得對空容器貼標變得異常困難，例如，在紅外線烘爐中，要將PETG套筒標簽收縮到壁薄且無內容物的空PET容器上極具挑戰性。
蒸汽烘爐是大型品牌商自動化生產線的首選。蒸汽烘爐由于采用水傳導熱量，不產生空氣對流，因此可以獲得一個更均勻的收縮溫度，產生的問題少，且不易變色，效率極高，優勢明顯。蒸汽的傳熱效率是空氣的20倍之多，這意味著溫度更低，烘道內的環境也不那么惡劣，它可以與各種類型的薄膜材料很好地配合使用。
有的生產商會在蒸汽烘爐后面加裝一組風扇，用于吹干從烘爐收縮完成之后的材料表面凝結的水珠。
盡管蒸汽烘爐是收縮套標最高效的收縮方式，但由于蒸汽發生鍋爐以及相關管道、排氣、閥門裝置和排水系統要求特殊，蒸汽烘爐的初始安裝可能會更復雜，成本也會更高。蒸汽的體積以及鍋爐的要求將由套筒生產線的生產量決定。
結束語
在收縮套筒標簽的成功貼標/收縮工藝中，沒有一個萬全的解決方案。然而，當合掌、貼標和熱收縮技術完美地結合在一起時，才能生產出滿足品牌所有者要求的最完美的收縮套筒標簽。
