可調模唇狹縫涂布模頭能提高熱熔膠涂布的生產率和精確性
在熱熔膠涂布領域，可調模唇狹縫涂布模頭憑借其多功能性、精確性和寬泛的操作能力具有極大優勢，尤其是對那些需要多次進行小批量生產、頻繁進行作業變換的材料加工商而言更具價值。本文由Nordson PPS（上海）有限公司流體涂布模頭系統銷售經理 胡杰先生提供
眾多材料加工商越來越將狹縫涂布模頭系統視為一種與輥涂以及其他將流體涂覆到平面基材上的傳統方法相比較更高效且可控的替代方案。在熱熔膠涂布領域，可調模唇狹縫涂布模頭憑借其多功能性、精確性和寬泛的操作能力具有極大優勢，而這些優勢也令眾多材料加工商業者受益匪淺，尤其是對那些需要多次進行小批量生產、頻繁進行作業變換的材料加工商而言更具價值。
目前市場上提供幾種不同類型的狹縫涂布模頭，包括固定模唇和可調模唇系統。狹縫涂布模頭系統越來越有吸引力的原因之一，是全球化市場中的激烈競爭使得企業為了最大限度提高經濟性、生產率和質量保證的壓力與日俱增。狹縫涂布模頭的使用將有助于滿足上述市場的需求，因?yàn)樗c輥涂方式在兩個關鍵方面有所不同：
1、它是一種“預計量”系統，能以恒定速度將熱熔膠涂布于平面基材表面，并且能夠精確控制涂布量和在整個平面基材上的分布；既可以減少浪費，實現高線速度和高固含量涂布，又可提高產品質量和均勻性；
2、它是一種封閉式系統，因此可以有效防止空氣環境中雜質的污染。
狹縫涂布模頭的功能是保持流體處于適合涂布的恰當溫度，使流體按所需的涂布寬度均勻分布，并將流體涂布至平面基材。該模頭可拆分為上模身和下模身，上下模身可以使用螺栓連接在一起。一個衣架形流道（即歧管）封閉在這兩片模身之中，該流道是由上模身或下模身部分機械加工而成，其最寬部分位于出口狹縫處，寬度與涂布寬度相對應。該歧管可使進入模頭的涂布液分布到其整個目標寬度，該設計能確保通過模頭的出口狹縫的涂布料流實現均勻一致和流線型分布。
涂布控制的關鍵：
恒定的涂布速度
狹縫涂布模頭提供針對涂布過程的高級控制，有助于實現其恒定的涂布速度。正向位移泵以無脈沖的恒定速率將熱熔膠送入模頭，進入模頭的所有流體都將涂布至平面基材。在輥涂時，涂布輥上的涂層實際上僅有部分能轉移至平面基材，涂布量則隨流體粘度、基材行進速度及輥筒轉速等因素而異。
輥涂的另一個缺點是需要再循環利用剩余的涂布液，原因就是這種涂布方式只能部分利用涂布輥上的涂布液。雜質污染有可能造成產品質量受損，并會導致原材料浪費。
狹縫涂布模頭的恒定涂布速度可令這些模頭能以高于輥涂方式的線速度進行高效涂布。由于輥涂只允許將部分涂布液從涂布輥轉移，因此在高速涂布時可能會由于涂布液膜破裂而出現產品缺陷。在狹縫涂布過程中，通過涂布唇的合理設計能夠有效避免涂布時出現這種液膜破裂所產生的缺陷。因涂層不同就導致可實現的涂布速度有很大差異：在熱熔膠涂布中，狹縫涂布模頭通常能以高達600米/分鐘的速度進行涂布；而輥涂能夠達到的相應高速度僅為365米/分鐘。
可調模唇狹縫涂布模頭的多功能性和精確性

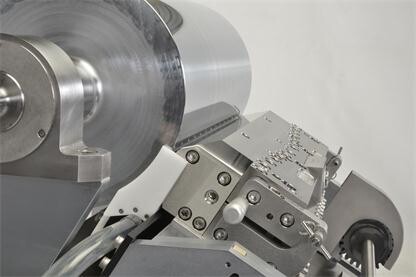

可調模唇狹縫涂布模頭多功能性的關鍵之一是無需拆解模頭，即可在生產線上改變模唇開口間隙（或者涂布的濕膜厚度）。相比之下，如果要更改固定模唇狹縫涂布模頭的模唇間距，需在上下模身之間插入細金屬條或墊片，然后在模頭后部使用更多墊片以消除由此產生的模唇面偏移，并確保它們?cè)俅翁幱谕黄矫嫔稀?/div>
此外，可調模唇狹縫涂布模頭還表現出極高的涂布精確度。Nordson Corporation的 Ultracoat™ HM™狹縫涂布模頭可將涂布量的均勻性保持在+/-1.75—3.50%的范圍內。實現這種精確性有三個原因：
• 可以微調橫向涂布厚度分布均勻性。使用Ultracoat™ HM™狹縫涂布模頭，可以通過調節涂布模唇，消除因涂層偏厚所產生的肉眼可見的涂布條帶，糾正或消除在高黏度涂布膠液涂布過程中普遍存在的中間厚兩邊薄的現象。打破涂布膠液的黏度上限，并通過使涂布精度保持在極小的公差范圍內，從而降低原材料成本。
具備這種可調節性的原因在于，模頭的可調模唇調節系統是由沿著模頭寬度方向排列的若干個獨立調節塊組成。Ultracoat™ HM™涂布模頭配有Nordson Ultraflex™厚度調節系統，這些模唇調節單元需要人工手動進行調節。作為一個選項，Ultracoat™ HM™模頭也可與Autoflex™自動厚度調節系統組合，以實現閉環控制。Autoflex系統使用熱膨脹調節塊，可對來自下游涂布量掃描儀的反饋?zhàn)鞒鲰憫?yīng)。在探測到涂布過程中超出目標厚度的區域時，模唇上相應點的插入式加熱棒的功率將會提高，這就令對應的調節塊熱脹，從而收緊該區域的模唇間隙。反之，厚度過低的區域可通過降低功率來糾正。
在輥涂中，調節橫向厚度的方法僅限于對整個涂布寬度進行一般改進，并且無論目標涂布量是多少，這些改進很少能夠?qū)崿F(xiàn)優于約+/-5%的誤差。對于125克/平方米的涂布量，使用配有Ultraflex和Autoflex系統的Ultracoat™ HM™狹縫涂布模頭可以分別實現3.5%和1.75%的誤差。
• 涂布專用的歧管設計。為優化涂布液通過歧管流動并涂布至基材，Nordson根據要涂布的熱熔流體的流變特性對各種歧管進行了工程設計。流變特性是流體的唯一“指紋”，可以通過繪制流體粘度與其在特定溫度下的剪切速率之間的關系圖來確定。Nordson使用所得數據，采用計算機輔助工程設計和CNC機械加工，開發出具有復雜內部輪廓的歧管。

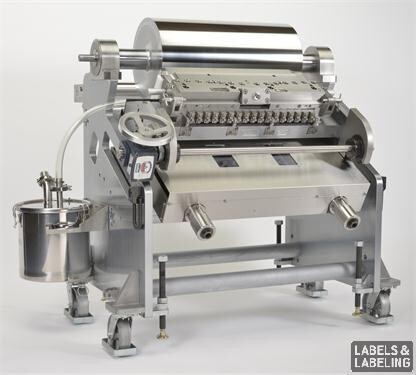

• 適用于模頭定位的支架。Nordson的Ultracoat™ HM™模頭定位支架系統是一種可調節的支架，能以相對于背輥的最佳角度和接近距離精確定位Ultracoat™ HM™模頭，并將模頭與影響涂布應用的振動隔離開來。這種模頭定位器具有+/-2.00µ的位置可重復性定位，以及+/-5°的標準涂布仰角，能夠?qū)⑵漭p松集成至新的或現有生產線。
模頭能夠滿足廣泛的應用需求
與固定模唇狹縫涂布模頭相比，Ultracoat™ HM™模頭可以使用更廣泛的工藝參數。它適用的粘度范圍最高可達250,000厘泊，而固定模唇模頭的最高粘度僅為50,000厘泊；最大涂布寬度能力為4,750毫米，相比之下，固定模唇模頭的最大涂布寬度能力為3,000毫米。而比較兩者的價格，在寬度相同的前提下差異并不大。Ultracoat™ HM™模頭的最高工作溫度為315°C，比固定模唇系統高近60%。除熱溶膠以外，Ultracoat™ HM™模頭還適用于冷流體涂布。
Ultracoat™ HM™模頭除了多功能性的優勢之外，其內部封堵系統還能夠?qū)崿F(xiàn)涂布寬度的快速變化。為了最大限度減少用于清潔和維護保養的停機時間，該模頭采用兩件式結構，可對所有料流經過的表面進行檢修，并配有鉸鏈，而無需起吊裝置或起重機。
Ultracoat™ HM™模頭對于熱熔膠涂布具有特殊意義的一項可選功能是轉動膠棒設計。它既可以通過轉移固體顆?；驓埬z消除條紋，又能夠因使模頭刃口的磨損分?jǐn)傆谳^大面積進而延長模頭的工作壽命。另外，它還可搭配橡膠背輥，其標準外圓全調動（TIR）為25.4µ。
Nordson位于上海市松江區的工廠，已準備好為希望從輥涂進行升級，或者尋找固定模唇系統替代方案的材料加工商提供幫助。第一步通常是確定某種特定應用的粘著力、外觀和其他要求；接下來是定制模頭，打造可滿足材料加工商獨特用途需求的狹縫涂布模頭；最后，材料加工商可獲得一個能夠?qū)⒖刂颇芰唾|(zhì)量保證提升至全新水平的系統，享受其帶來的益處。
