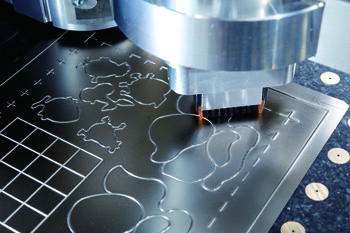

Anderson Europe公司的GVM CNC設備正在雕刻一個柔性模切版

?

? ? ? ?您是否知道制造一臺精確加工柔性模切版的設備需要哪些條件？《標簽與貼標》雜志邀請Anderson歐洲公司的雕刻設備專家Alfred K?nemann先生進行詳細闡述。

?

? ? ? ?GVM系統是一款專門用于柔性模切版加工的高精度計算機數控（CNC）雕刻機。

?

? ? ? ?經過氯化鐵腐蝕的柔性版采用高速銑刀以穩定的質量進行雕刻，獨立的可編程序列和輪廓控制系統確保對各種復雜形狀刀版的精確雕刻。由于一次雕刻就確保了柔性模切版刀刃的質量，所以就省去了模切版的二次加工——相對于傳統銑削設備，這是一大優勢。傳統加工中由于需要對刀版底面進行研磨，所以大大影響模切質量和生產效率。

?

? ? ? ?由于可以通過雕刻刀角度和直徑來靈活改變模切刀刃的幾何形狀，GVM設備具備了較高的加工靈活性。不同的生產訂單可以進行組合，整個系統可以通過以太網和現有網絡集成在一起。

?

? ? ? ?非接觸式雕刻刀檢測系統用來計算動態的刀具輪廓尺寸，比如長度、開角以及有效刀具半徑。為了確保整個系統最大的溫度穩定性，GVM的直接驅動電機和高速雕刻軸均采用水冷方式冷卻。此外，驅動電機的冷卻系統還經過精心設計，確保機械軸和設備底座之間完全熱絕緣。

?

物盡其用

? ? ? ?專業的柔性模切版加工系統，比如GVM系統和常規計算機數控系統有很大的差別。所以，我們要根據應用領域進行分類：諸如標準紙張和非涂布紙之類的材料，一般有較厚的離型底紙，需要采用標準模切版，尺寸大約300×400 mm，刀刃總高度要求是4??—6微米。另一方面是采用柔性模切版模切的材料，如涂布紙和薄膜材料（如PP），這種材料離型底紙通常比較薄，需要采用較大的模切版——超過400×600 mm。這種模切版通常把一些復雜形狀集中在一起，增加了整個雕刻的路徑，有時候雕刻路徑甚至超過50m，這可能需要至少8小時或者更長的雕刻時間。

?

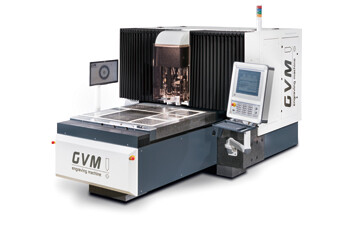

GVM設備總體介紹

? ? ? ?GVM雕刻機的底座采用低石英含量的天然花崗石，機械振動時能提供良好的減震功能，同時具有較高的耐磨性和長期穩定性。其硬度比鋼高，且不會受到磁場的影響。

?

? ? ? ?這種機械性能使得我們能夠采用預加應力空氣軸承導軌，以滿足精確定位的要求。

?

? ? ? ?GVM雕刻機的輸送軸采用線性直接驅動技術，確保實現真正的高速雕刻——無磨損件和強力電機技術，無需保養，同時具有優異的性能控制和定位能力。

?

? ? ? ?iHOC系統（集成式高度優化雕刻系統）可以確保預定的柔性模切版高度，即刀刃和模切版底部之間的距離。整個加工過程中，預定參數和質量標準的執行可通過這個自適應系統進行優化。

?

? ? ? ?GVM設備操作面采用整體式花崗石料，柔性模切版在設備上的安全固定借助于一個真空系統來實現，這個真空系統配有多個微型噴射器（可調節吸力大?。??；◢弾r本身的重量以及特殊設計的導軌系統能起到最佳的減震作用，以減少機器機械振動造成的影響。

?

? ? ? ?加工生產過程中，通過人機交互界面（HMI）能對操作程序進行修改，或者借助靈活的CNC編程語言進行重新定義。負責對CNC程序進行管理的總數據庫儲存在外部服務器中，以確保生產流程的安全。

?

? ? ? ?完全集成的聯線前瞻功能和直接線性驅動共同確保精確穩定的定位，即使是面對復雜的輪廓也沒有問題。

?

市場展望

? ? ? ?市場對柔性模切的性能要求在不斷提高。其中一個關注的焦點是打孔工藝，在GVM雕刻機上采用Micro-Perf Add-On可以在雕刻以后通過CAD/CAM系統的輪廓設計一步完成打孔作業。

?

? ? ? ?另外一個關注的焦點是工藝自動化程度的提升。為此，我們已經開發出一種多工具更換系統，采用該系統以后，GVM雕刻機可以控制多達600種銑削工具，這樣無需對標準工具配置進行升級就能滿足不同作業的需要。

?

? ? ? ?類似這樣的越來越多的客戶定制項目將使我們的未來忙碌而充實。

?

關于作者

AlfredK?nemann先生自2001年起加入Anderson集團?，F(xiàn)在他擔任分公司經理一職，主要負責Anderson集團在德國的Anderson歐洲分公司業務。
